Всё в одной системе

Сбор и отображение данных, охрана периметра, контроль и управление доступом, видеонаблюдение, речевое оповещение, освещение, резервированное питание, автоматика, система хранения данных

Соответствует требованиям антитеррористической защищенности объектов ТЭК (постановление 1046), альбому типовых решений ПАО Россети, сертифицировано по требованиям транспортной безопасности и МЭК 61850
Входит в реестры Российской промышленной продукции и Российского программного обеспечения.

Содержание

Система «Тополь» — всё в одном

Мы разрабатываем и производим оборудование для охраны периметра с 1998 года. Широкий перечень выпускаемых приборов и собственная система сбора, обработки и отображения данных позволяют организовать охрану объектов любой сложности и протяжённости «под ключ».

Всё оборудование нашего производства объединено в единую систему «Тополь» и работает совместно без ограничений: в одной экосистеме — охрана периметра и внутренних зон, контроль и управление доступом, видеонаблюдение и видеоаналитика, речевое оповещение, освещение, резервированное питание и автоматика.

Условно систему можно представить тремя уровнями: извещатели и датчики на периметре и в зонах охраны, блоки обработки данных, которые собирают и анализируют сигналы, и автоматизированные рабочие места, где эти данные превращаются в решения оператора. Всё оборудование связано единой информационной сетью — линиями RS-485 и локальной вычислительной сетью.

Реализованные объекты

На оборудовании нашей компании реализованы объекты по всей стране:

Тип объекта Реализованные проекты
Крупные объекты транспортной инфраструктуры аэропорты Пулково, Шереметьево-2 и Шереметьево-3, аэропорты Краснодара, Волгограда, Улан-Удэ и Симферополя и другие
Ключевые объекты энергосистемы подстанции Ишим, Найтоповичи, Древлянка, Апатиты, Кондопога, Медвежьегорск, Выходной, Мончегорск, ПЭС Лабытнанги, ТЭЦ Москвы и Воронежа и другие
Технологические предприятия АЭМ-Технологии (Росатом), НПП «Звезда» (Роскосмос), ОМЗ-Спецсталь, Брянский автомобильный завод (Алмаз-Антей), Крыловский государственный научный центр, АО НЭПТ, площадки Русагро, комплексы S7-Техник, перекачивающие станции Газпрома, авиаремонтный завод №419, Псковнефть-терминал, Московский метрополитен, порт Усть-Луги, причальный комплекс Астон, Мосводоканал, Водоканал Санкт-Петербурга
Объекты культурного наследия ГМЗ «Петергоф», ГМЗ «Царское Село», Юсуповский дворец, музей Рериха, Русский музей (Санкт-Петербург), Третьяковская галерея

Производство и инженерный отдел находятся в Санкт-Петербурге — это позволяет оперативно решать вопросы технической поддержки и сопровождения объектов.

Сертификация и соответствие требованиям

Всё оборудование сертифицировано:

  • соответствует требованиям Постановления Правительства РФ № 969 о функциональных свойствах технических средств обеспечения транспортной безопасности;
  • удовлетворяет требованиям альбома типовых решений ПАО «Россети»;
  • частично входит в перечень «Транснефти»;
  • имеет исполнения, соответствующие требованиям МЭК 61850.

Построение комплекса охраны

Экосистема «Тополь» — законченное решение для построения систем охраны, мониторинга и управления объектами любой сложности.

Выбор оборудования проще всего делать шаг за шагом: тип объекта → наличие и тип ограждения → протяжённость периметра → калитки и проезды → особые условия эксплуатации. Этим разделам посвящёны подразделы ниже.

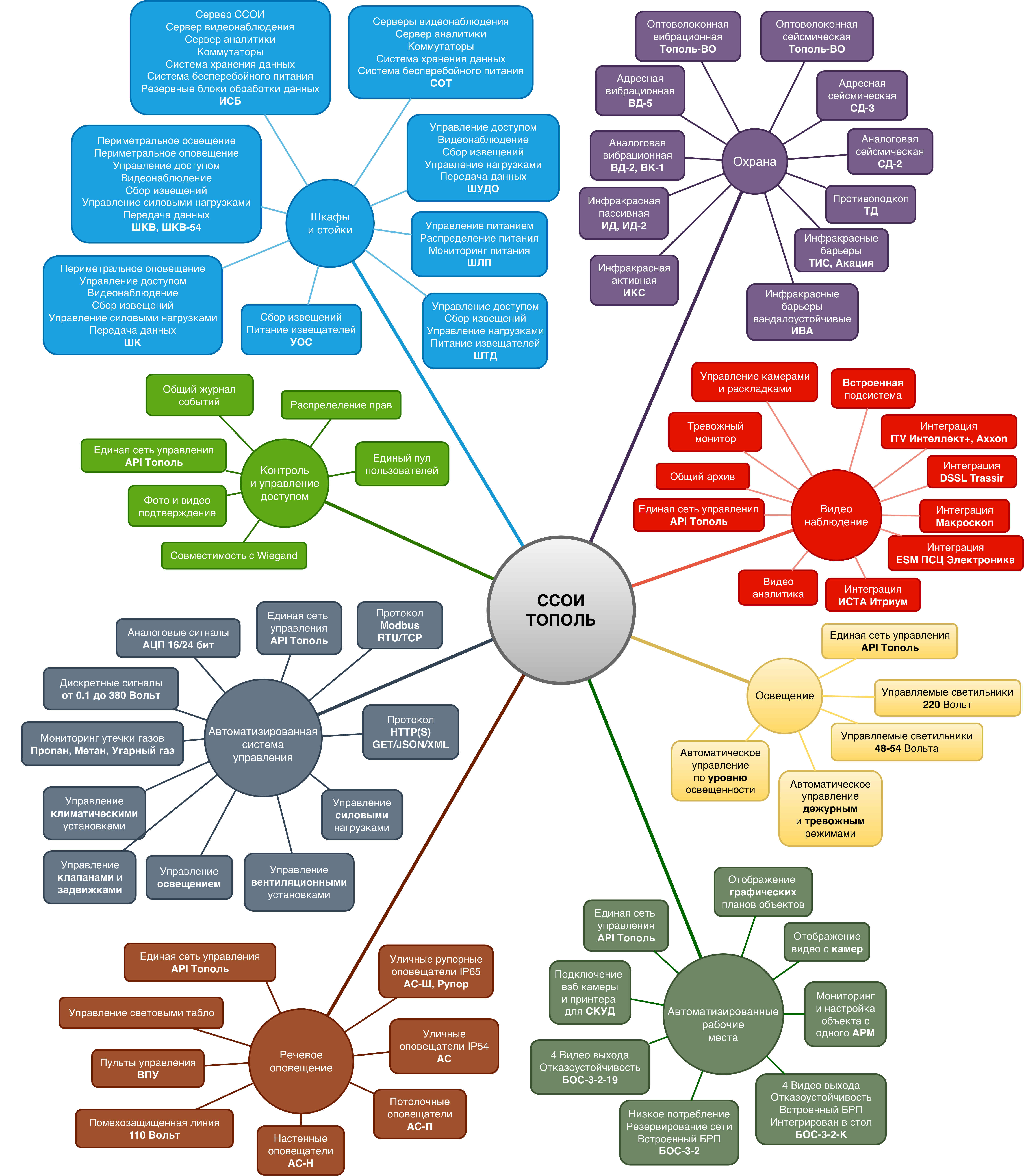

Экосистема «Тополь»: подсистемы и их связи

Тип объекта

Для стационарных объектов оптимальна комбинированная система из нескольких рубежей охраны, основанных на разных физических принципах. Так каждый рубеж работает в своих лучших условиях, а систему не приходится «разгонять» — поднимать чувствительность отдельных извещателей ради работы в неоптимальных для них условиях.

Например, вибрационный рубеж обнаруживает перелаз, перекус или отгиб ограждения в любую погоду и без полосы отчуждения, но срабатывает только при касании ограждения: при перелазе по лестнице он отработает лишь если лестница опирается на ограждение или связанные с ним опоры.

Второй рубеж из оптических ИК-датчиков незначительно удорожает систему, но закрывает этот пробел: нарушитель вынужден пересечь охраняемую зону даже не коснувшись ограждения. При этом надёжность системы не зависит от зарастания подходов травой, высокого снега и сложных погодных условий — на них чувствительны оптические датчики, тогда как всю высоту ограждения контролирует первый, вибрационный, рубеж. Та же комбинация оптимальна для перелаза по лестнице, опирающейся на монолитный несущий столб: вибрационный рубеж не приходится «разгонять» ради контроля капитальных элементов, слабо передающих вибрацию.

Тип рубежа охраны Применение
Вибрационный волоконно-оптический (БОС-ВО) Охрана протяжённых ограждений
Сейсмический волоконно-оптический (БОС-ВО) Невидимые зоны охраны, обнаружение подхода к ограждению
Противоподкоп волоконно-оптический или трибоэлектрический (БОС-ВО, БОС-1) Обнаружение подкопов и земляных работ рядом с ограждением
Вибрационный трибоэлектрический (БОС-1) Охрана ограждений малой и средней протяжённости
Адресный вибрационный (БОС-Ц) Охрана ограждений любой протяжённости с высокой точностью определения места нарушения; критически важные и сильно зашумлённые участки периметра
Адресный сейсмический (БОС-Ц) Невидимые глазу зоны охраны, обнаружение подхода к ограждению
Инфракрасный активный (ИВА, ТИС, ИКС) Протяжённые зоны охраны без полосы отчуждения; контроль переброса и перелаза без касания ограждения
Инфракрасный пассивный (ИД) Контроль подхода к ограждению, подтверждение факта его преодоления, объёмные зоны охраны, охрана проездов, проходов, ворот и калиток
Инфракрасный радиоканальный быстроразворачиваемый (БРК «Плющ») Временные охранные зоны, охрана мобильных объектов и ремонтируемых участков стационарных ограждений
Сейсмический радиоканальный быстроразворачиваемый (БРК «Плющ») Временные невидимые глазу охранные зоны, охрана мобильных объектов и ремонтируемых участков стационарных систем

Несколько рубежей позволяют разделять события по степени угрозы:

Событие Что фиксирует
«Предупреждение» Подход к ограждению — пассивные ИК- или сейсмические датчики заранее сообщают службе охраны о нахождении людей вблизи периметра
«Тревога» Преодоление ограждения — сработка вибрационного или активного ИК-рубежа непосредственно на ограждении
«Проникновение» Пройден рубеж внутри периметра — подтверждается факт проникновения, и система продолжает контролировать перемещения нарушителя до прибытия охраны

Для мобильных объектов и временных охранных зон — когда нецелесообразно прокладывать кабельные трассы и организовывать питание на периметре — рекомендуем быстроразворачиваемые радиоканальные системы. Они позволяют организовать два независимых рубежа:

Тип рубежа Применение
На пассивных ИК-извещателях ИД со сниженным энергопотреблением Максимально простое и быстрое развёртывание, контроль периметров большой протяжённости
На сейсмических датчиках СД Охрана небольших площадок, проходов и проездов, формирование малозаметных рубежей

Наличие и тип ограждения

Для немонолитных ограждений — сварная сетка, кованые элементы, профлист, деревянный штакетник — подходят все типы чувствительных элементов и датчиков нашего производства.

При охране капитальных и монолитных ограждений (бетон, кирпич) вибрационные средства размещают не на само ограждение, а на колючую ленту или сминаемый козырёк над ним. Если надстройки нет — вибрационный рубеж лучше заменить сейсмическим. Для таких ограждений особенно важен противоподкопный рубеж: чем сложнее деформировать стену, тем выше вероятность, что нарушитель пойдёт под ней.

Волоконно-оптическая система позволяет объединить два рубежа в один кабель: проложенный в грунт, он одновременно работает как противоподкопный и как сейсмический при минимальных требованиях к ширине полосы отчуждения. Оба рубежа могут работать в одном блоке обработки по единой магистрали — это заметно снижает стоимость двухрубежной системы.

Если ограждения нет, применяются оптические и сейсмические рубежи в зависимости от условий местности: оптическим требуется прямая видимость охраняемой полосы, зато они проще и дешевле в монтаже на протяжённых участках.

Тип ограждения Рекомендации по выбору рубежей охраны
Мягкое ограждение (сварная сетка, кованые элементы, профлист, штакетник). Есть полоса отчуждения Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + пассивные ИК-извещатели (ИД) + противоподкоп (БОС-ВО, БОС-1)
Мягкое ограждение (сварная сетка, кованые элементы, профлист, штакетник). Нет полосы отчуждения Вибрационная система на ограждении (БОС-ВО, БОС-Ц, БОС-1) + активные ИК-барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Есть второй уровень (колючая лента, сминаемый козырёк). Есть полоса отчуждения Вибрационная система (БОС-ВО, БОС-Ц, БОС-1) на втором уровне + пассивные ИК-датчики (ИД) + противоподкоп (БОС-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Нет второго уровня. Есть полоса отчуждения Пассивные ИК-датчики (ИД) + сейсмическая система (БОС-ВО, БОС-Ц)
Монолитное ограждение (бетон, кирпич). Нет второго уровня. Нет полосы отчуждения Активные ИК-барьеры (ИВА) + противоподкоп (БОС-ВО, БОС-1)
Нет ограждения. Есть полоса отчуждения Пассивные ИК (ИД) и/или сейсмические извещатели (БОС-ВО, БОС-Ц)
Нет ограждения. Нет полосы отчуждения Активные ИК-барьеры (ИВА) и/или волоконно-оптические сейсмические извещатели (БОС-ВО)

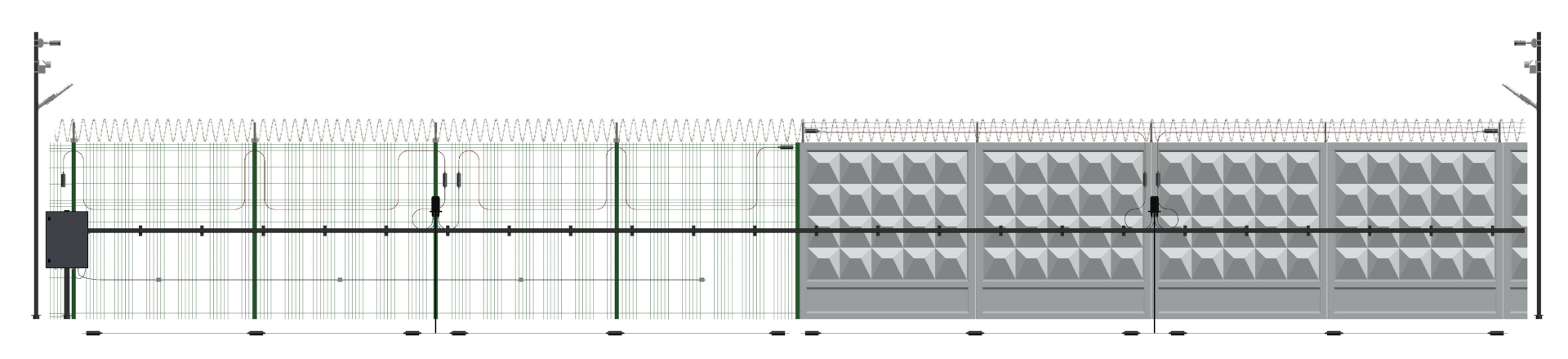

Объединение противоподкопного и сейсмического рубежей в одном оптическом кабеле

Протяжённость периметра

При выборе охранных средств учитывайте стоимость центрального оборудования, монтажа и последующего обслуживания:

Протяжённость периметра Рекомендации
Менее 100 метров Оптические ИК-датчики (ИВА, ИД, ИКС)
До 800 метров Трибоэлектрическая система (БОС-1), адресные вибрационные и сейсмические системы (БОС-Ц)
Более 800 метров Волоконно-оптические вибрационные и сейсмические системы (БОС-ВО)

Калитки, проходы и проезды

Разрывы в ограждении — калитки, проходы, проезды — рекомендуется выделять в отдельные зоны охраны: их можно независимо снимать с охраны и ставить на неё, а при происшествии детально анализировать события именно в этой зоне.

В зависимости от задачи рекомендуем:

Задача Рекомендуемое техническое средство
Контроль прохода Активный ИК-барьер (ИВА)
Контроль закрытия двери или ворот Магнитоконтактный извещатель
Контроль подхода и нахождения в зоне Пассивный ИК-извещатель с веерной зоной обнаружения (ИД-12Е)

Извещатели разрывов включаются в общую сеть API «Тополь» через адресные сборщики КХ или линейные блоки БОС-Л и интегрируются в единую магистраль по интерфейсу RS-485 или через локальную сеть периметра — в том числе по сети видеонаблюдения, которую можно организовать даже в магистральном кабеле оптоволоконного вибрационного или сейсмического чувствительного элемента.

Если на ограждении нет электропитания, для контроля калиток и ворот подойдут оптоволоконные контактные извещатели.

Особые условия эксплуатации

Часто определяющим фактором выбора становятся особые требования к условиям работы:

Условие Рекомендация
Сильные электромагнитные помехи (энергетические сети, радары, радиомаяки и другие источники сигналов, кабельные трассы) Волоконно-оптические вибрационные и сейсмические системы БОС-ВО нечувствительны к электромагнитным помехам
Отсутствие электропитания на периметре БОС-ВО требуют питания только в точке установки центрального блока (серверная или КПП). По специальному заказу блоки обработки выполняют со сверхнизким энергопотреблением — это позволяет автономно питать систему большой протяжённости от батарей или генератора
Экстремальные температуры БОС-ВО может комплектоваться чувствительным элементом, работающим практически в любых температурных условиях
Работа под водой, в агрессивных средах, в условиях химического, радиационного или бактериологического заражения местности Чувствительный элемент БОС-ВО герметичен и не подвержен воздействию радиации и биологических факторов. Для работы в средах с повышенной концентрацией химических соединений по специальному заказу подбирается инертная оболочка кабеля

Видеонаблюдение и видеоаналитика

Видеонаблюдение в составе системы «Тополь»

Система охранного телевидения (СОТ) — важный элемент «Тополя»: она позволяет достоверно определить тип нарушителя (одиночный, группа лиц, техника), его перемещения до и после преодоления периметра и собрать доказательную базу для дальнейших следственных действий.

Работа любой СОТ зависит от погоды: ночью, в туман, снег и дождь камеры ограничены в дальности видимости и качестве видеоаналитики. Поэтому в «Тополе» СОТ — равноправный, но не доминирующий источник данных для анализа и принятия решений. Это позволяет всему комплексу адаптивно подстраиваться под погодные условия, используя весь арсенал технических средств в оптимальном для текущей ситуации режиме.

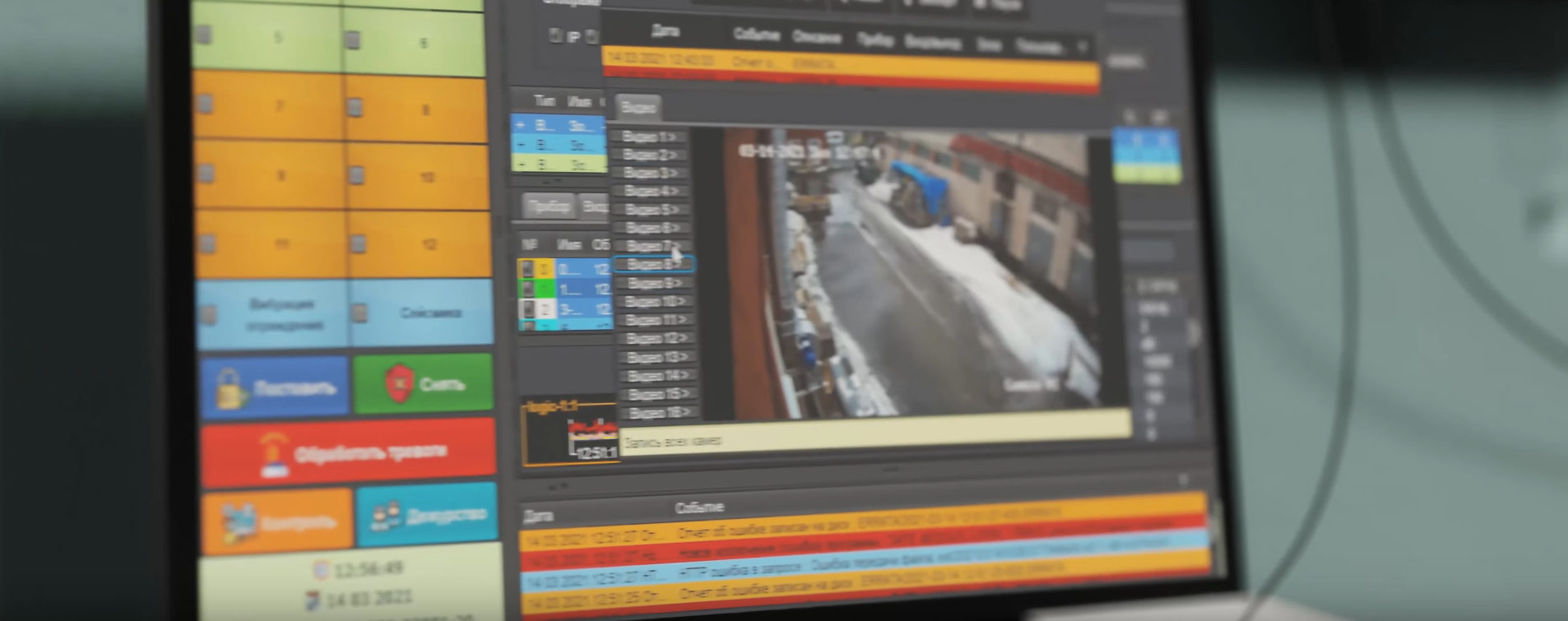

Встроенная система видеонаблюдения, фотоверификации и видеоаналитики

«Тополь» содержит встроенную подсистему видеонаблюдения, позволяющую организовать:

  • видеонаблюдение с использованием камер видимого спектра и тепловизоров;
  • фото- и видеоверификацию событий для оперативного информирования службы охраны и групп быстрого реагирования по различным каналам связи;
  • тревожный монитор — фокусировка внимания дежурного персонала на наиболее важных событиях в реальном времени;
  • резервированное и диверсифицированное хранение данных видеоархива;
  • видеоаналитику.

Видеоаналитика «Тополя» — самостоятельно или вместе с интегрированными решениями — обеспечивает:

Функция Что позволяет сделать
Обнаружение оставленных предметов Определение попытки применения взрывчатых и отравляющих веществ, подготовки нарушителем технических средств для проникновения, потенциально опасных бесхозных предметов; складирование, хранение и парковка вне отведённых мест; препятствия на полосе обхода и т.п.
Детектор движения с анализом больших данных Развитая аналитика формы, площади, гомогенности, темпов и цвето-яркостных изменений в кадре позволяет с высокой вероятностью определить нарушителя в маскировочных средствах (маскхалат, маскировочные сети) на фоне растительности при практически любых погодных условиях
Подсчёт людей, определение направления движения, контроль пересечения линии Определение численности группы нарушителей для выбора действий охраны и контроля их перемещений до прибытия групп быстрого реагирования; режимы «только на вход» / «только на выход»; контроль проникновения с общедоступных территорий без полосы отчуждения
Определение номерных знаков Разделение «свой-чужой» по номерным знакам, автоматизация доступа на объект, аналитика количества автомобилей и техники, контроль работы механизированных патрулей
Определение исчезнувших предметов Обнаружение краж, неправомерного использования и отсутствия регламентированных предметов в поле зрения камеры

Интеграции со сторонними системами

Если на объекте уже есть система видеонаблюдения или требуется дополнительный функционал стороннего ПО, «Тополь» интегрируется с любым имеющимся оборудованием на уровне передачи сигналов по «сухому контакту», а программно — со следующими системами:

Система Способ интеграции
ITV Axxon, Интеллект+ На уровне API — через активацию макросов Axxon в действиях ССОИ «Тополь». Поддерживаются все возможности Axxon, которые он позволяет включить в макрос на своей стороне
ITV Интеллект На уровне API — через активацию макросов ITV Интеллект в действиях ССОИ «Тополь». Поддерживаются все возможности ITV Интеллект, которые он позволяет включить в макрос на своей стороне
DSSL Trassir Через Trassir SDK — управление раскладками мониторов операторов (например, переключение камер по тревогам в ССОИ «Тополь»). По запросу заказчика — отображение фото- и видеоданных архива DSSL Trassir в интерфейсе ССОИ «Тополь»
Macroscop Модулем интеграции производства Macroscop — передача событий из ССОИ «Тополь» в систему Macroscop

Оповещение

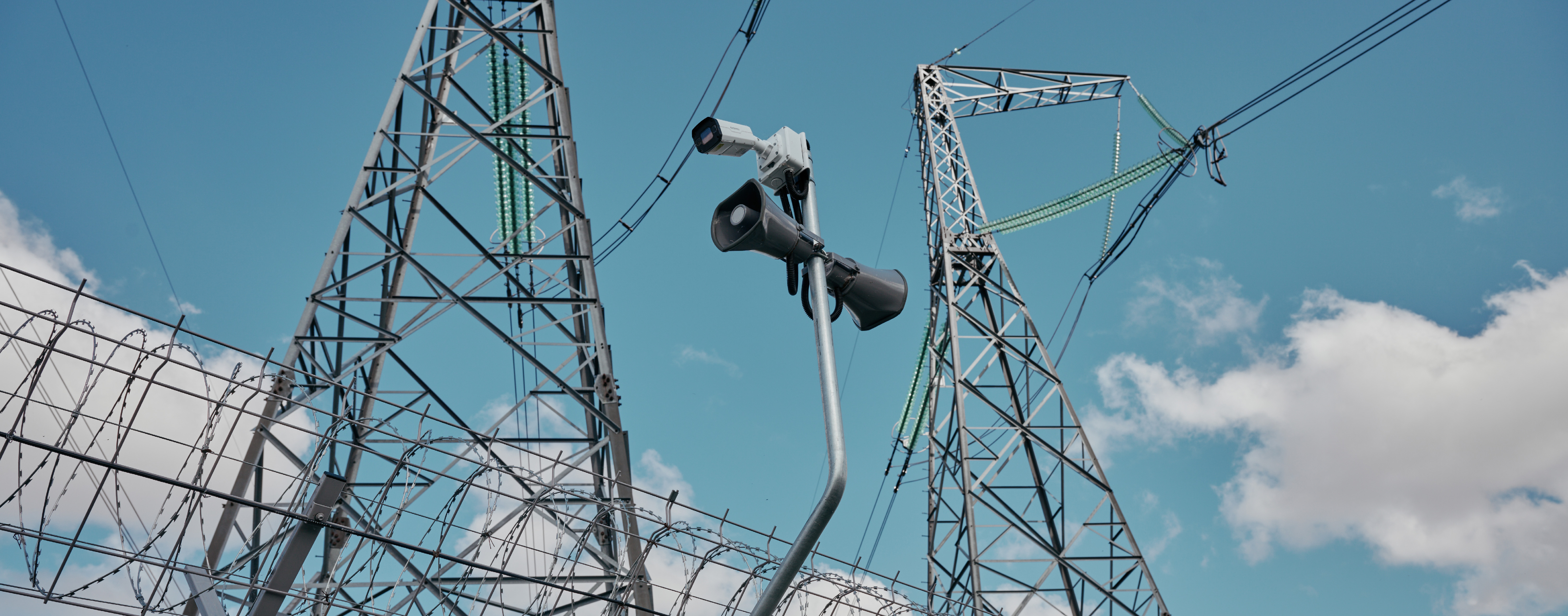

Речевое и звуковое оповещение

Центральное оборудование «Тополя» и линейные блоки обработки позволяют организовать цифровое IP-оповещение любой мощности на объекте любой площади и конфигурации в рамках единой сети API «Тополь». Оповещение может использоваться и как информационное, и как предупреждающее средство на периметре.

Центральные блоки БОС-Ц и БОС-Ц-ВО транслируют с автоматизированных рабочих мест (АРМ) как предзаписанные речевые и звуковые сообщения, так и ведут оповещение в режиме реального времени через микрофонные пульты ВПУ.

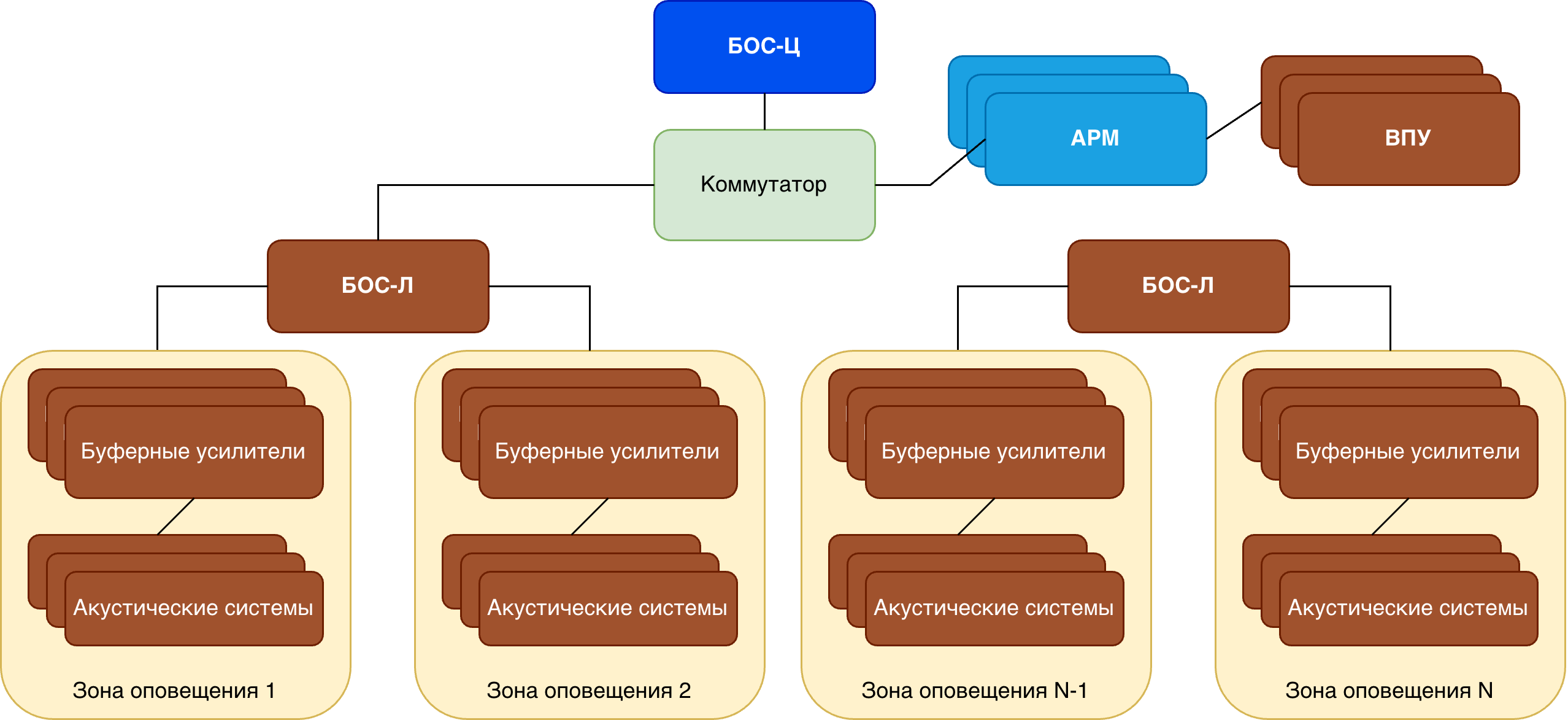

Схема построения системы оповещения

Для подключения акустических систем используется линия связи 100 В с трансформаторной развязкой, позволяющая организовать большую протяжённость зоны оповещения. Выходная мощность для конкретной зоны набирается буферными усилителями. Общее количество зон оповещения и их мощность в системе не ограничены.

Встроенные подсистемы

Помимо охранного функционала, «Тополь» на тех же приборах и каналах связи решает смежные задачи объекта.

Освещение

«Тополь» управляет периметральным и внутренним освещением объекта без дополнительного программного обеспечения — на тех же приборах и каналах связи, что и система охраны. Управляющая система получается максимально выгодной и полностью интегрированной в общую систему сбора, обработки и отображения данных.

Автоматика

Система сбора, обработки и отображения данных принимает сигналы технологических и климатических датчиков через единую сеть API «Тополь» и анализирует их наравне с сигналами охранного оборудования. Это позволяет автоматизировать производственные и технологические процессы, включая жизнеобеспечение зданий и сооружений.

Топология построения системы

Систему собирают по принципу «от простого к сложному»: минимальный комплект состоит из одного центрального блока, а по мере роста объекта к нему добавляют линейные узлы и волоконно-оптические магистрали.

В минимальном варианте достаточно центрального БОС, к которому подключаются гальванически изолированные линии RS-485 протяжённостью до 1 километра каждая — с цифровыми адресными датчиками, сборщиками сухих контактов КХ-6-3 и контроллерами управляемых выходов ЕХ-6-3.

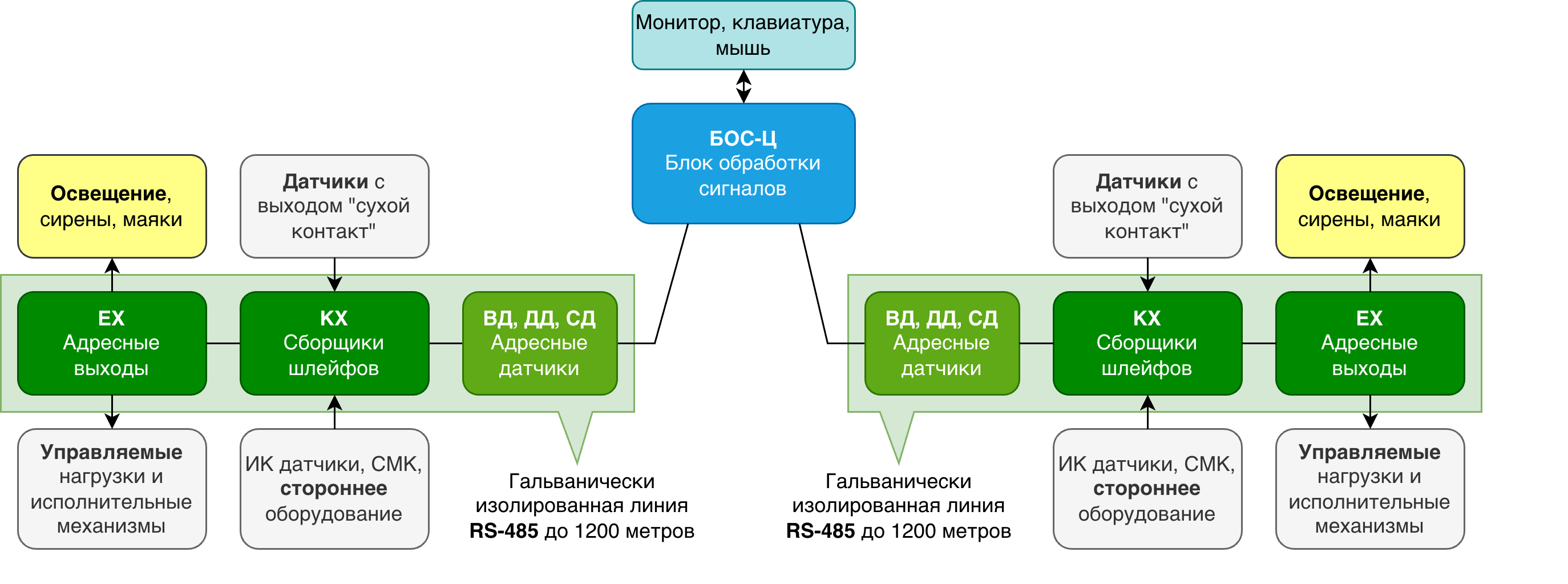

Минимальная топология системы: центральный БОС и линии RS-485

Линейные узлы обработки сигналов БОС-Л

Для масштабирования используются блоки БОС-Л: они подключают к системе по локальной сети дополнительное оборудование — как непосредственно к самому БОС-Л, так и через новые линии RS-485.

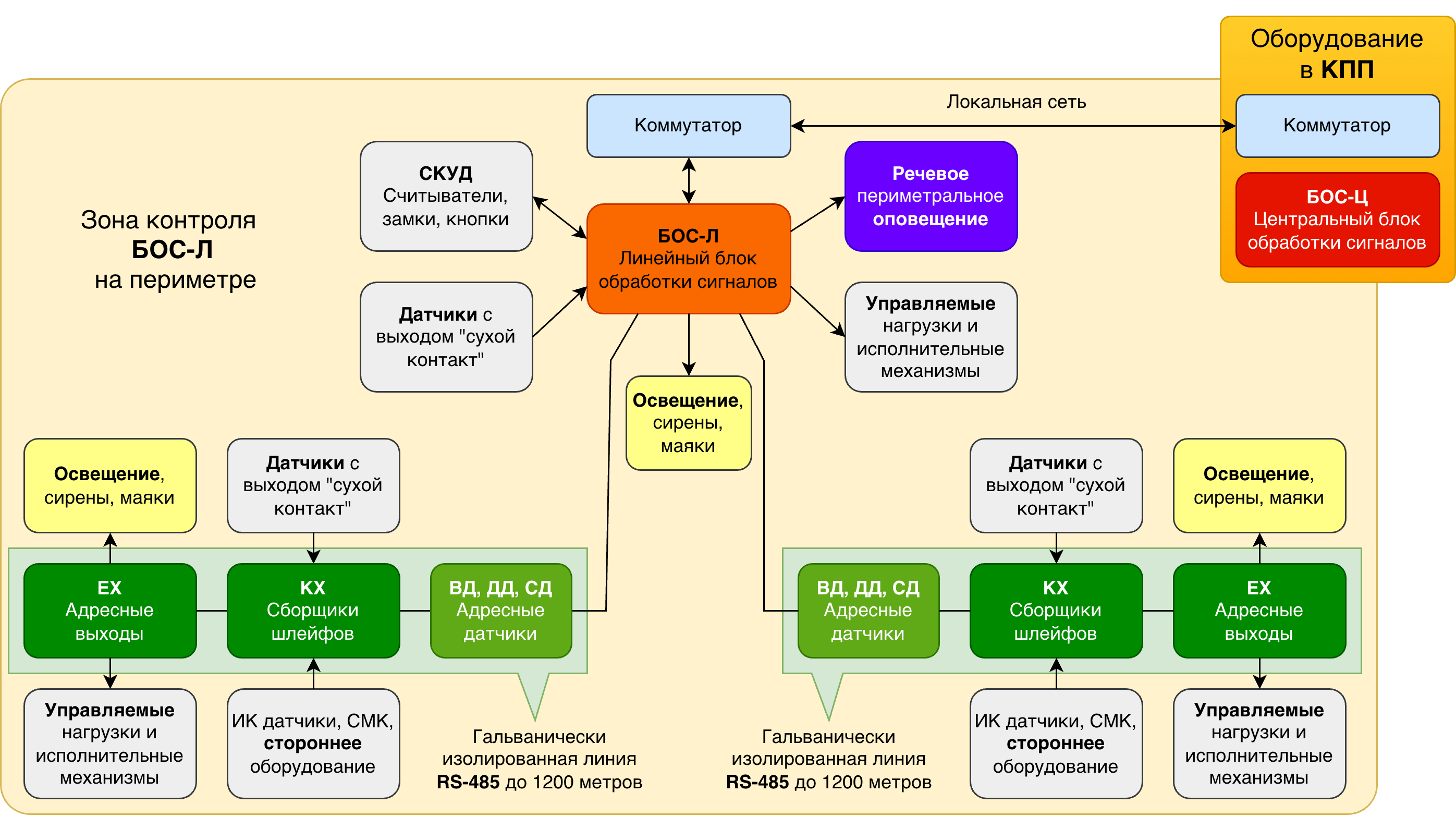

Масштабирование системы линейными узлами БОС-Л

Каждый БОС-Л формирует независимый участок, который может включать:

  • 2 гальванически изолированные линии RS-485 до 1 километра каждая;
  • 2 зоны СКУД;
  • 10 дискретных или аналоговых входов;
  • 6 дискретных выходов;
  • 2 силовых выхода ~220 В;
  • 2 зоны речевого оповещения;
  • радиоканал 2,4 ГГц.

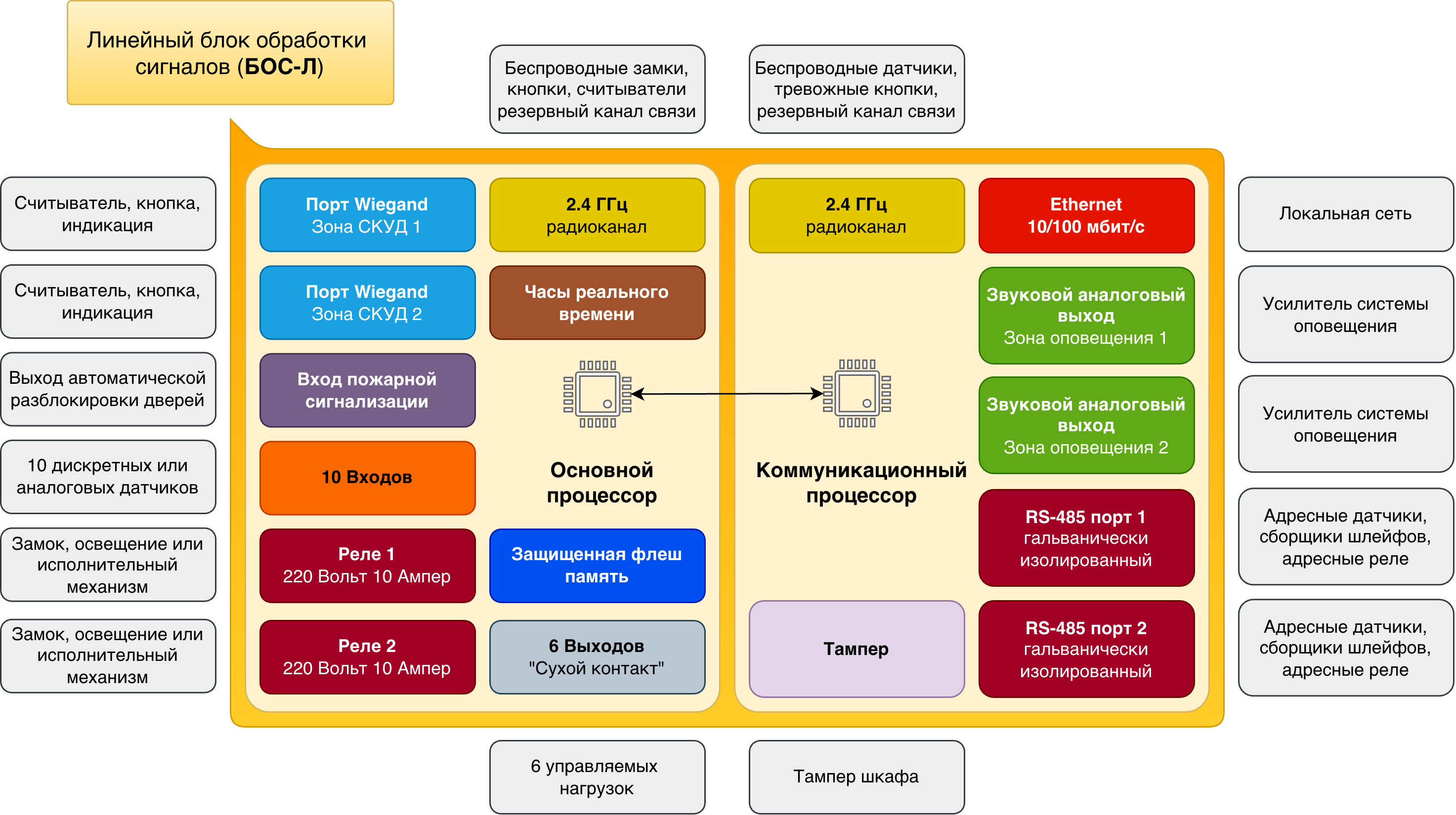

Состав независимого участка БОС-Л

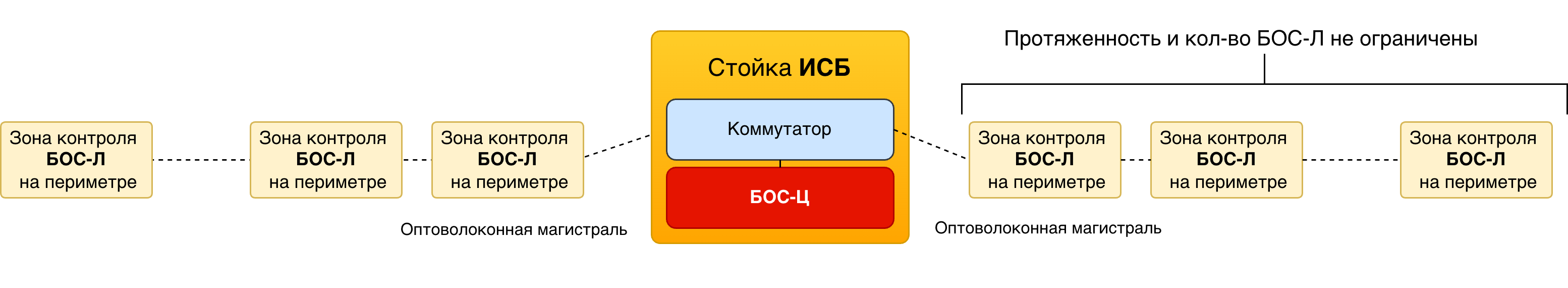

Топология системы с центральным блоком обработки

Волоконно-оптические центральные блоки дополнительно к цифровым линиям сбора данных используют оптоволоконные вибрационные и сейсмические чувствительные элементы — на ограждении или в грунте по всему периметру. Они не требуют питания на ограждении, что заметно сокращает затраты на кабель и монтаж и упрощает резервирование электропитания рубежа: резервированным питанием обеспечивается только центральный блок обработки.

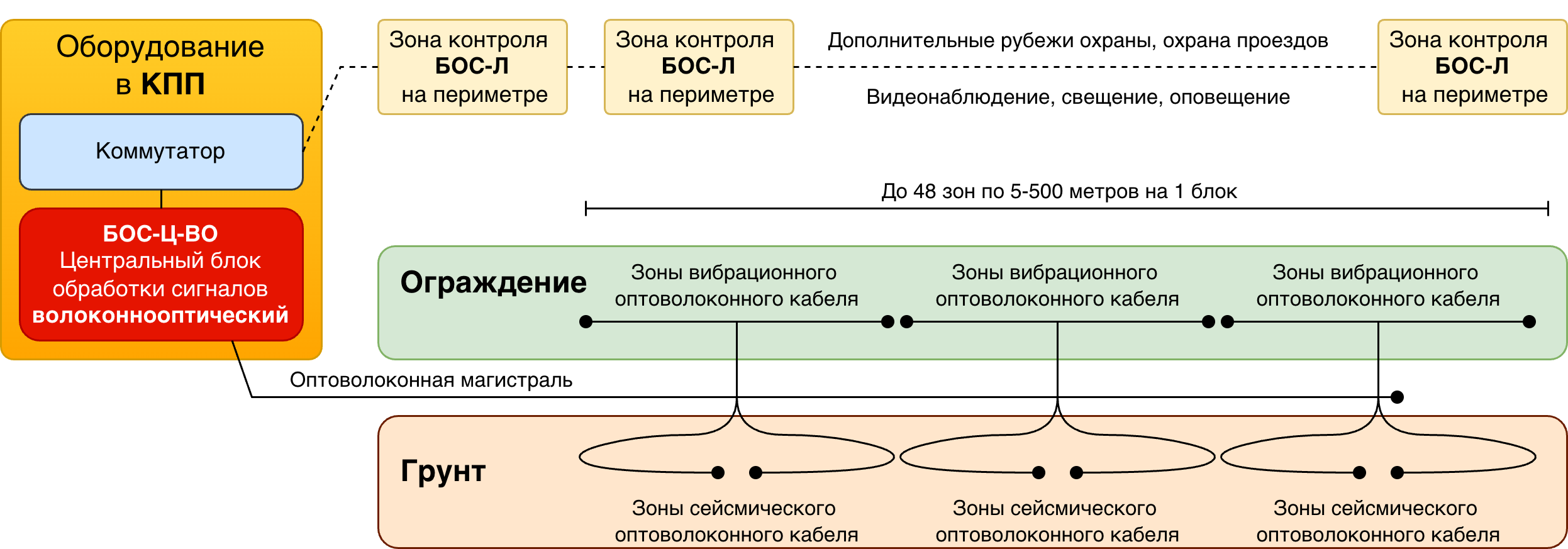

Волоконно-оптическая топология: чувствительные элементы на ограждении и в грунте

Блоки обработки данных

Блоки обработки данных серии БОС

Блоки обработки данных серии БОС и ТОПОЛЬ ВО/19-Б — основной элемент системы: они собирают, обрабатывают и хранят данные со всего объекта.

Блоки собирают данные по локальной сети или через опциональные порты RS-485 и полностью совместимы со всеми техническими средствами охранной сигнализации «Тополь».

Управление системой возможно как по сети, так и непосредственно с центрального блока — это позволяет организовать рабочее место оператора без дополнительных затрат: достаточно подключить к блоку монитор по HDMI, а также USB-клавиатуру и мышь. Центральный блок имеет встроенную, полностью интегрированную в рабочее место оператора, подсистему видеонаблюдения.

Блок работает под управлением операционной системы «Тополь» на базе Debian Linux или Astra Linux и содержит раздельные модули хранения конфигурации системы и архива событий (журнал и фото-/видеоверификация). Модули хранения данных могут быть зарезервированы опциональным дисковым массивом. Дополнительно блоки оснащаются источником резервированного питания и модулем резервирования локальной вычислительной сети.

Блоки рассчитаны на работу со шкафами серий ШКВ, ШК, ШТД, ШУДО, УОС, приборами серий АРМ и ИПУ, извещателями производства НПФ «Полисервис» и любыми сторонними извещателями с выходом типа «сухой контакт». Поставляются полностью собранными и готовыми к монтажу на объекте.

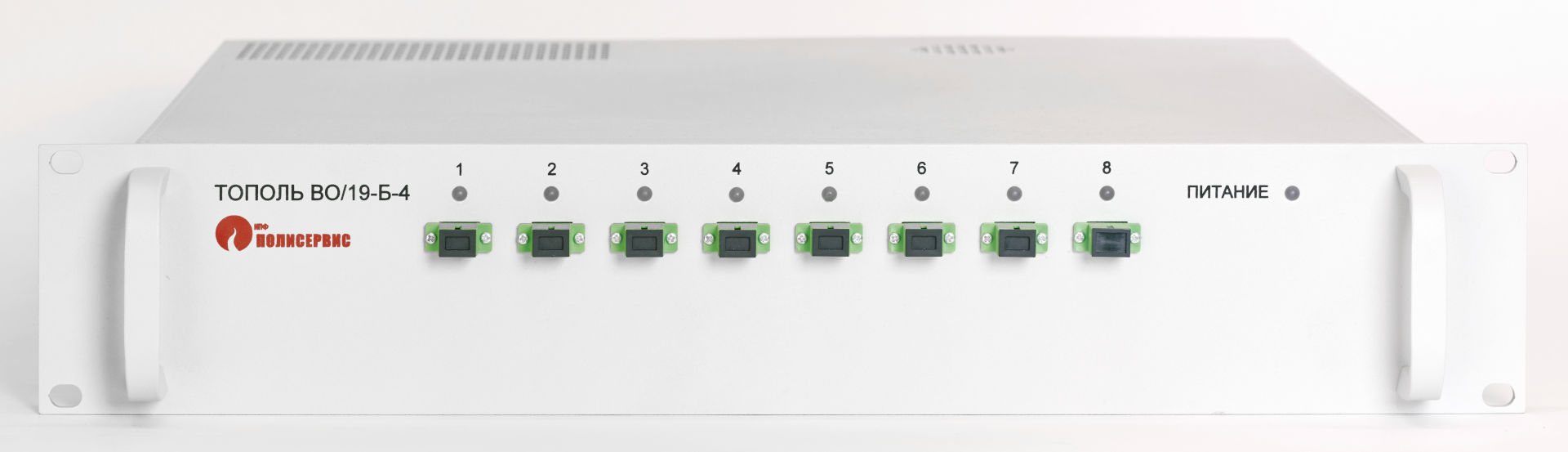

Блок обработки ТОПОЛЬ ВО, вид спереди

Комплектации и наименование

Наименование блока указывает на его комплектацию и функциональное назначение:

  • блоки БОС обеспечивают полный функционал системы — периметральная и внутренняя охрана, речевое оповещение, контроль и учёт доступа, видеонаблюдение;
  • блоки ТОПОЛЬ ВО/19-Б дополнительно позволяют организовать вибрационный и сейсмический рубежи охраны с помощью оптоволоконного кабеля ВО-КВ или ВО-КС.

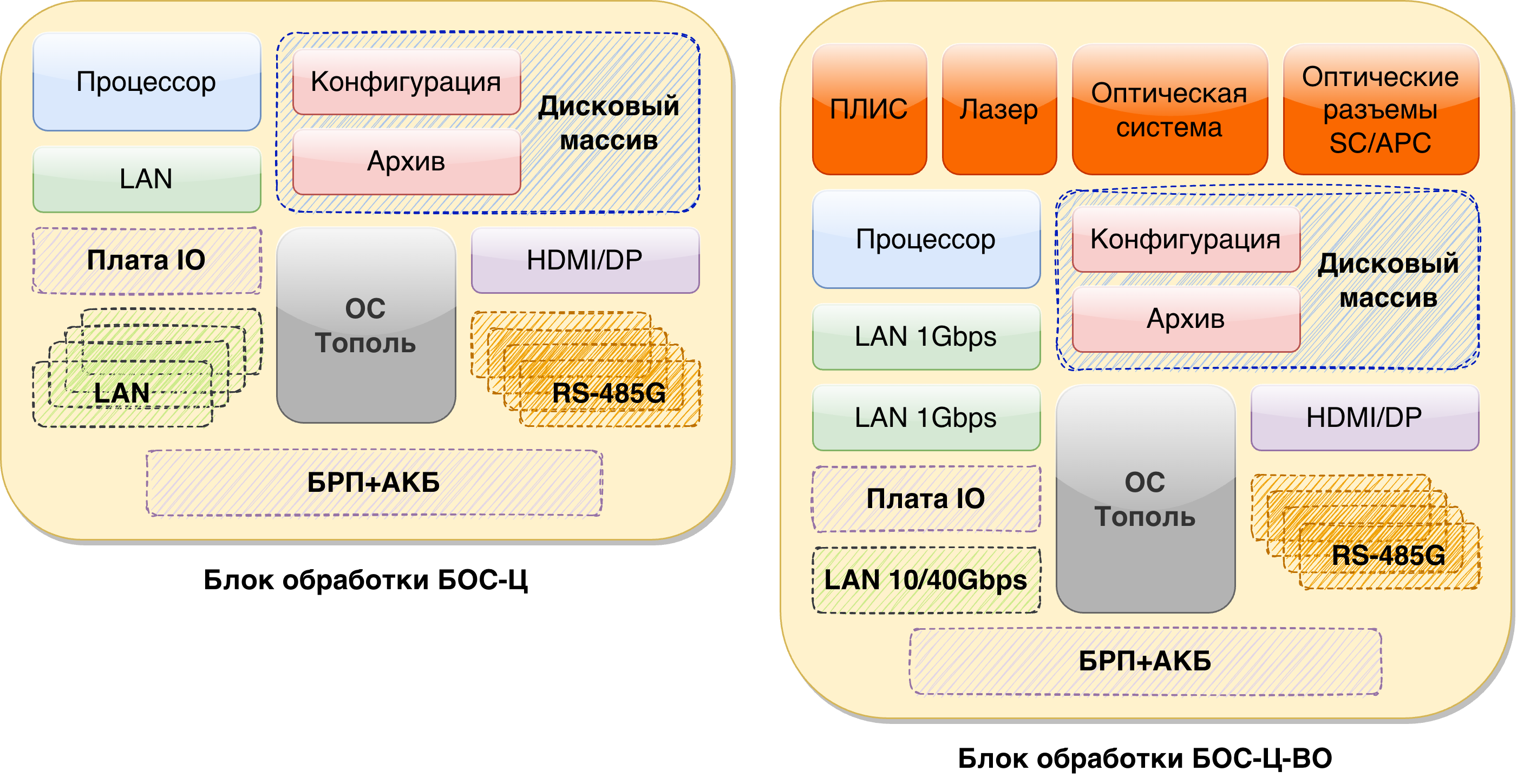

Комплектации блоков БОС и ТОПОЛЬ ВО/19-Б

Блоки серии БОС и ТОПОЛЬ ВО/19-Б

Блоки БОС — центральный узел системы, позволяющий организовать работу:

  • системы сбора и обработки данных (ССОИ);
  • системы многорубежной охранной сигнализации на разных физических принципах (СОС) — на периметре и внутри помещений;
  • системы видеонаблюдения и видеоаналитики (СОТ);
  • системы охранного оповещения (СООП);
  • системы охранного освещения (СОО);
  • системы хранения данных (СХД);
  • системы автоматического управления (АСУ), в том числе с функцией обнаружения утечки опасных газов;
  • локальной вычислительной сети (ЛВС) по волоконно-оптической линии связи (ВОЛС) с топологией «кольцо» или «звезда»;
  • системы бесперебойного резервированного питания (БРП).

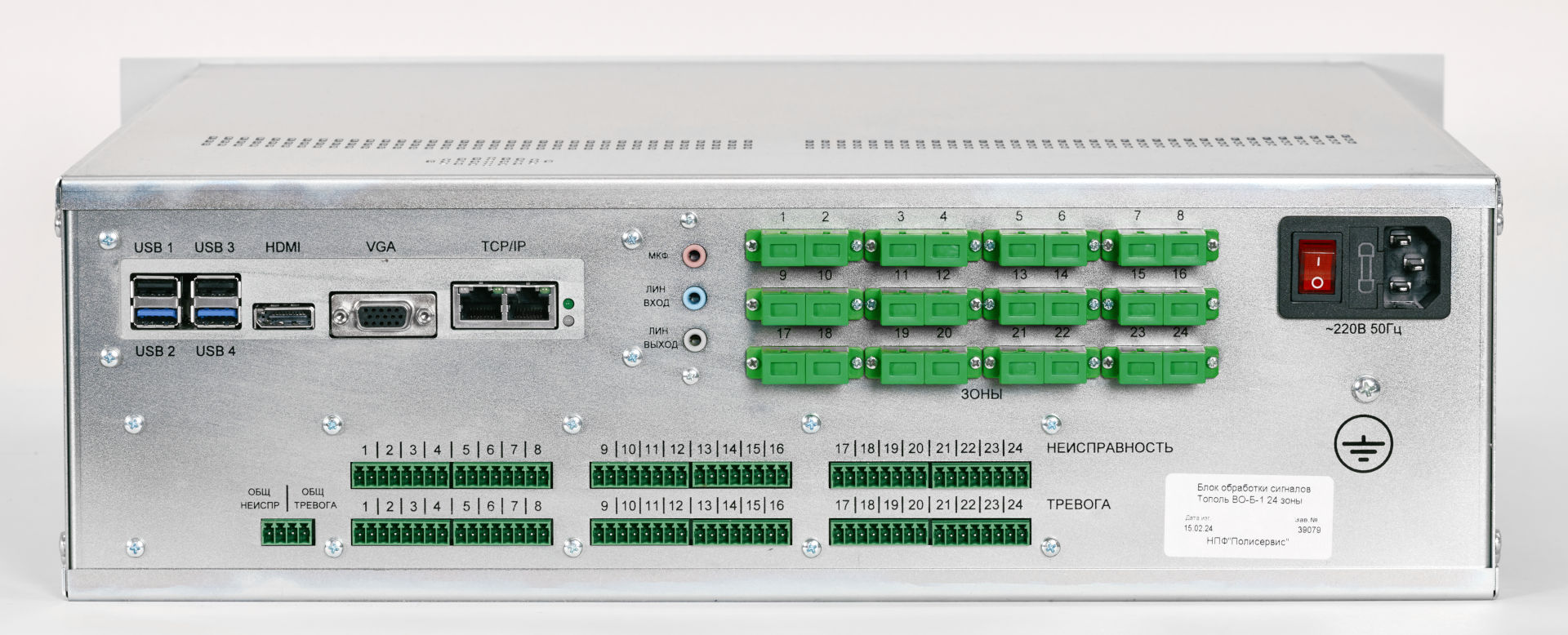

Блок обработки ТОПОЛЬ ВО, вид сзади

Маркировка БОС: А–Б–В

  • А — базовое исполнение. Без буквы — исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности (требование Постановления Правительства РФ № 969). Буква К («Кедр») — исполнение для объектов энергетического комплекса с сертификатом соответствия требованиям МЭК 61850.
  • Б — комплектация блока. БОС — блок обработки без возможности подключения оптоволоконных чувствительных элементов; ТОПОЛЬ ВО/19-Б — блок обработки с возможностью подключения оптоволоконных чувствительных элементов ВО-КВ и ВО-КС.
  • В — количество зон (оптоволоконных входов) периметральной охраны, типовые варианты 8 / 11 / 22 / 24 / 33 / 48. Каждый оптоволоконный вход — независимая вибрационная или сейсмическая зона охраны периметра. Количество зон, формируемых извещателями других типов (через сборщики сухих контактов или интегрированные протоколы передачи данных), — не ограничено.

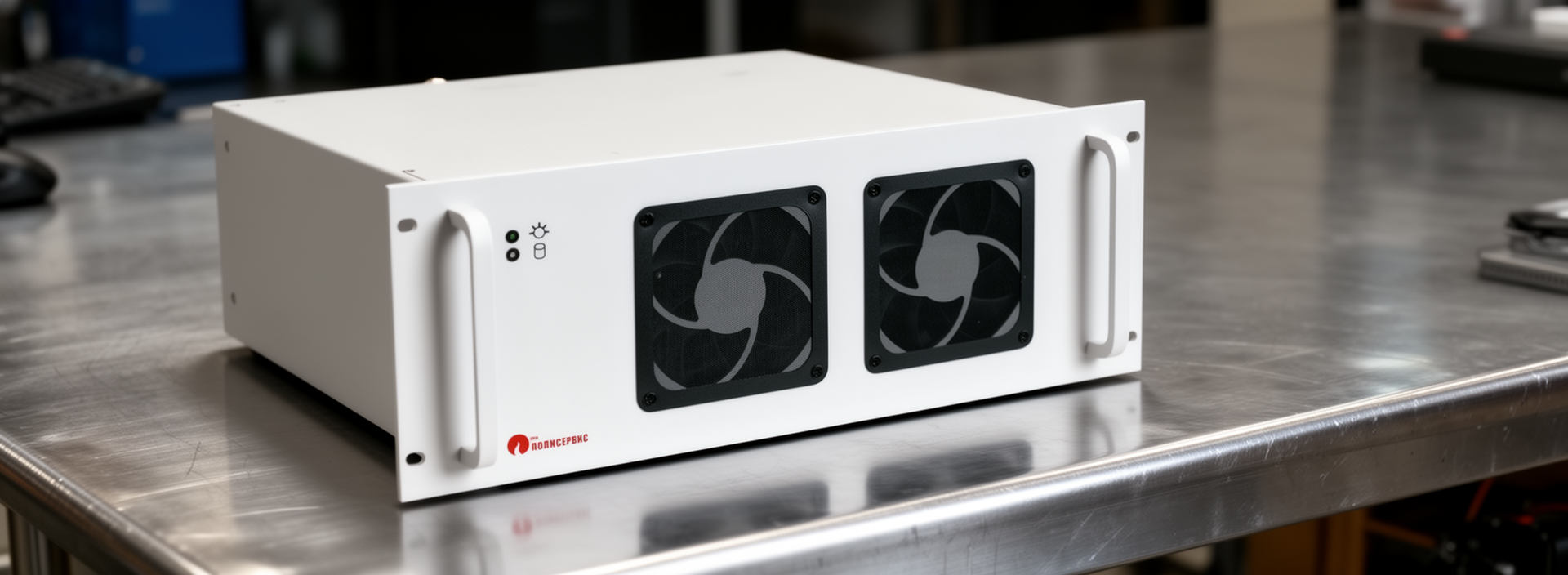

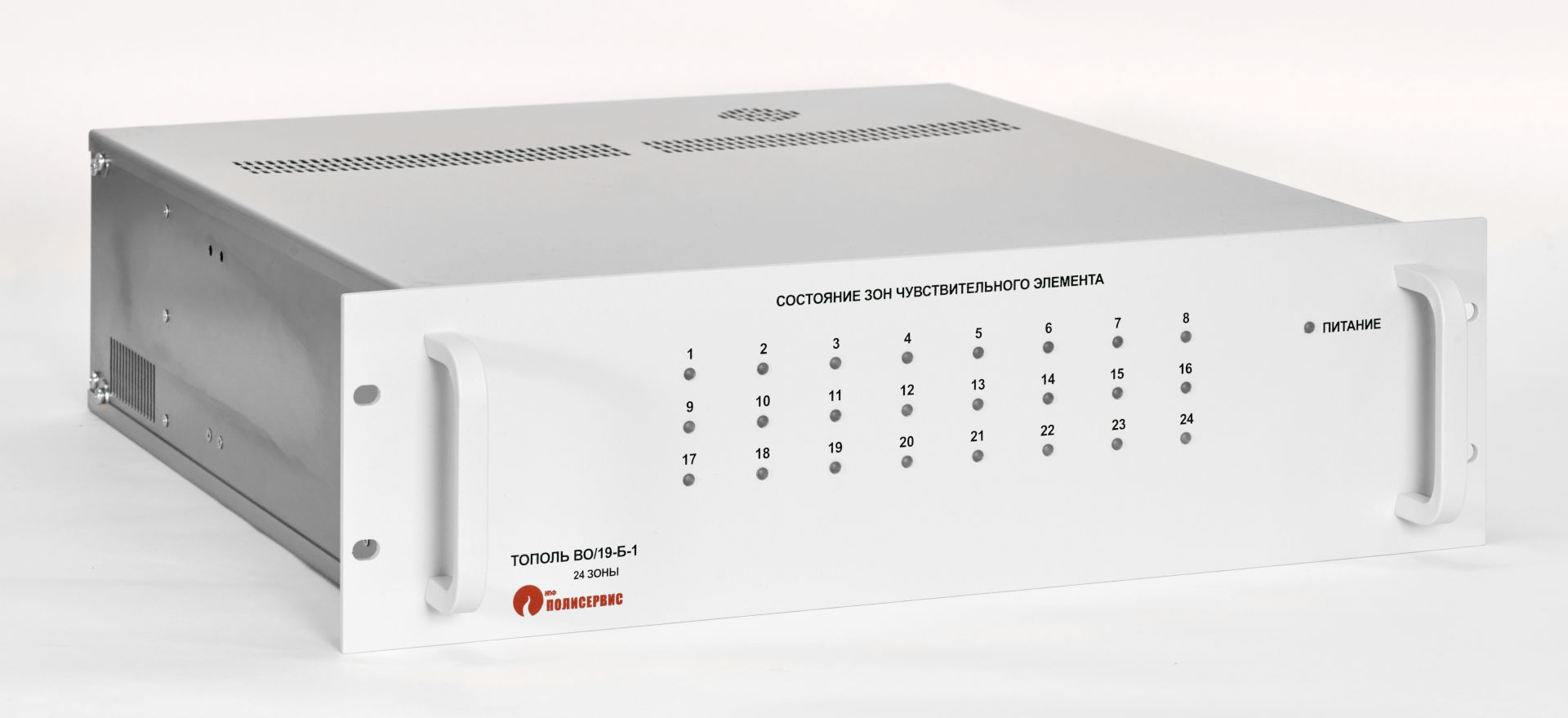

Блок обработки данных БОС

Типовые конфигурации

Наименование Комплектация
ТОПОЛЬ ВО/19-Б-8 8 оптоволоконных зон периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
ТОПОЛЬ ВО/19-Б-11 11 оптоволоконных зон периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
ТОПОЛЬ ВО/19-Б-22 22 оптоволоконные зоны периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
ТОПОЛЬ ВО/19-Б-24 24 оптоволоконные зоны периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
ТОПОЛЬ ВО/19-Б-33 33 оптоволоконные зоны периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
ТОПОЛЬ ВО/19-Б-48 48 оптоволоконных зон периметральной охраны, без встроенного источника резервированного питания, подключение 64 IP-видеокамер, сертификат транспортной безопасности
К-ИСБ-48-1-256 2 × ТОПОЛЬ ВО/19-Б-24 в стойке К-ИСБ: 48 оптоволоконных зон периметральной охраны, встроенный источник резервированного питания, подключение 256 IP-видеокамер, сертификат МЭК 61850
К-ИСБ-96-1-512 4 × ТОПОЛЬ ВО/19-Б-24 в стойке К-ИСБ: 96 оптоволоконных зон периметральной охраны, встроенный источник резервированного питания, подключение 512 IP-видеокамер, сертификат МЭК 61850

Автоматизированные рабочие места

Автоматизированные рабочие места серии АРМ входят в единую сеть API «Тополь» и позволяют с одного поста видеть графические планы объекта, видео с камер и из архива, следить за событиями в реальном времени и управлять всеми подсистемами охраны.

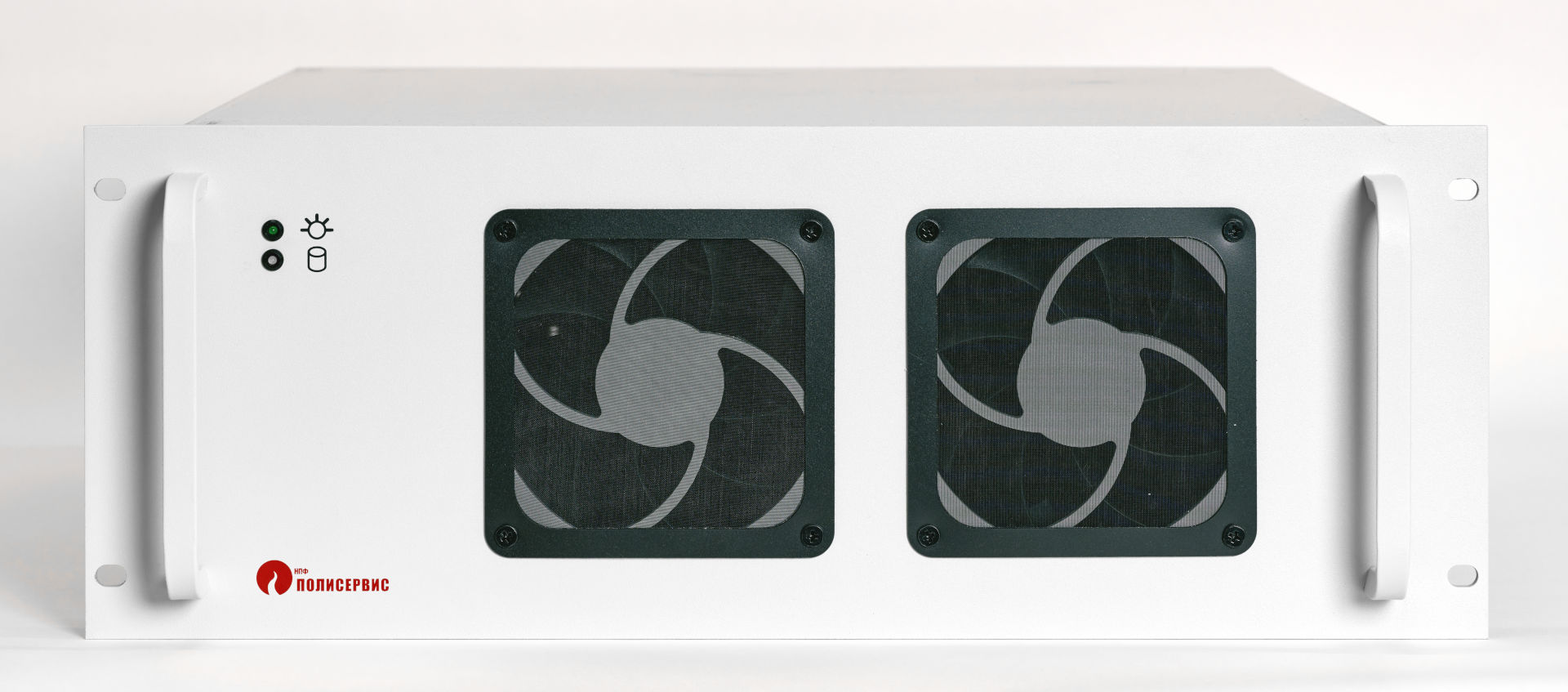

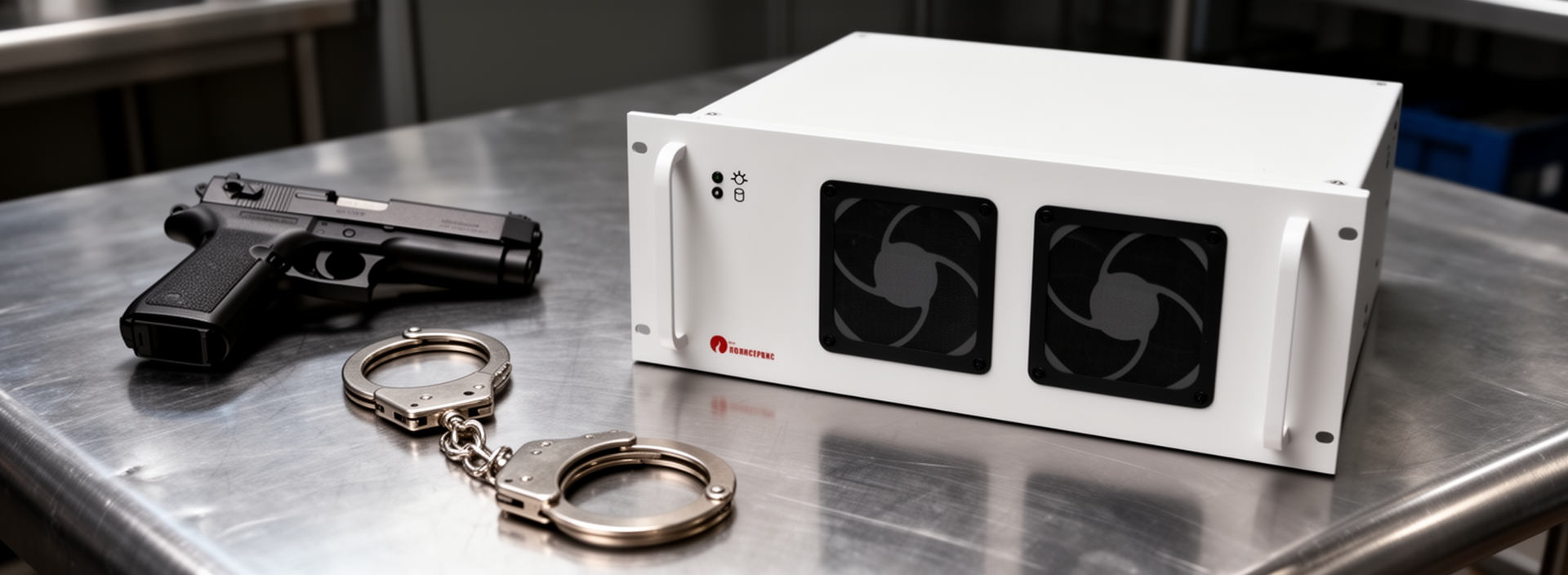

Автоматизированное рабочее место серии АРМ

Концентраторы, расширители шлейфов и управляемые реле КХ/ЕХ

Для подключения дополнительных приборов к «Тополю» используются адресные информационные устройства серии КХ/ЕХ, подключаемые к общей информационной сети по интерфейсу RS-485.

  • Прибор серии КХ-6 — 6 входов типа «сухой контакт», каждый со своим персональным адресом и контролем состояния шлейфа;
  • прибор серии ЕХ-6 — 6 адресных дискретных выходов типа «сухой контакт»;
  • прибор ЕХ-6-220 — 2 адресных выхода ~220 В с максимальным током коммутации 10 А.

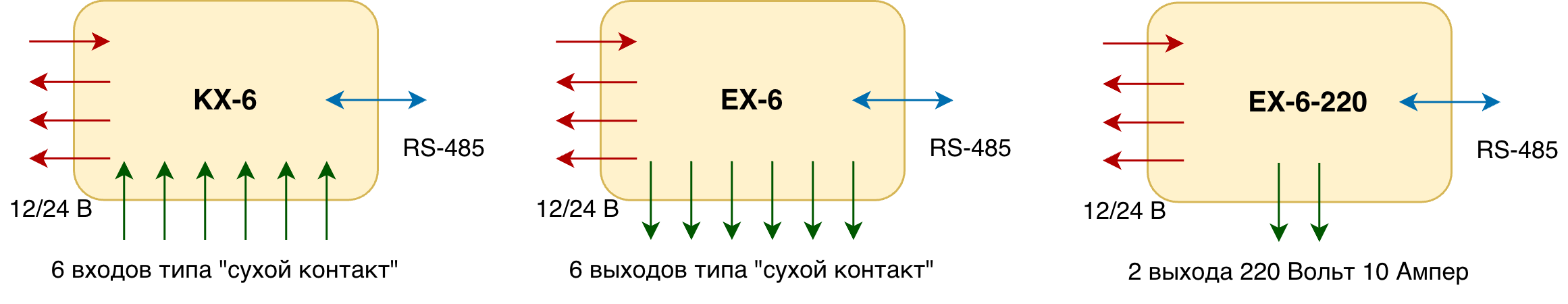

Приборы серии КХ/ЕХ

Приборы выпускаются в трёх модификациях для разных схем построения системы:

КХ/ЕХ-6-3

Модификация для работы по протоколу API «Тополь» совместно с центральным блоком БОС-Ц.

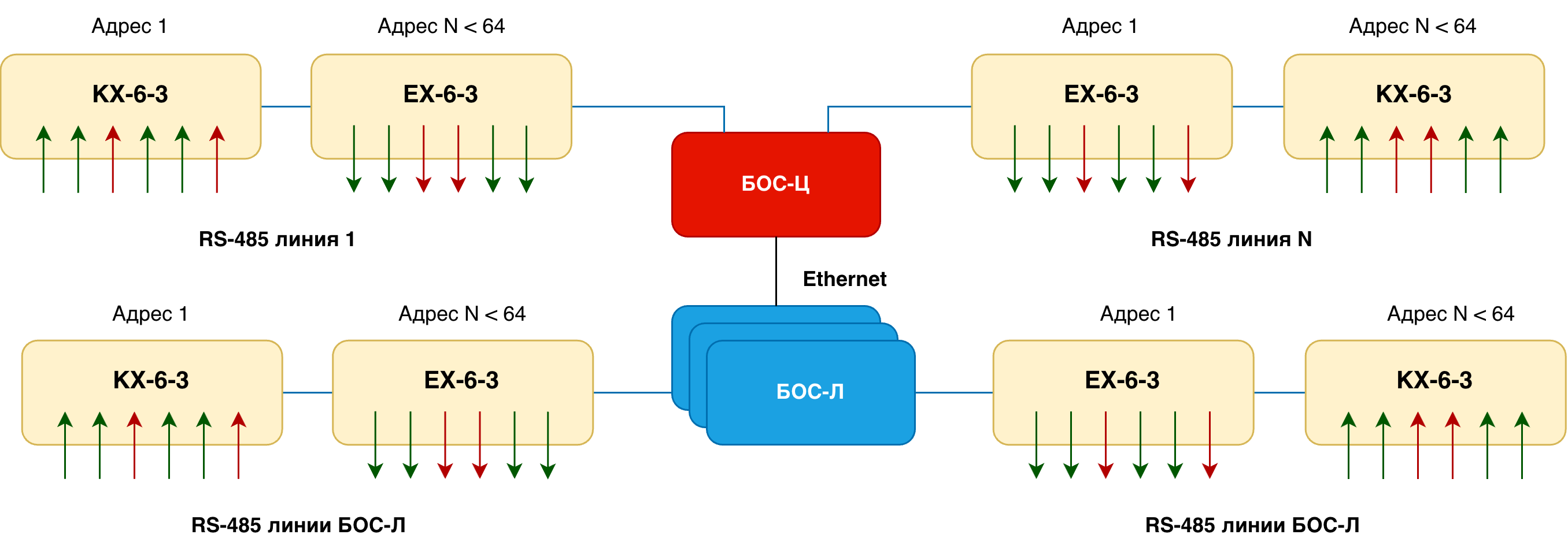

Схема применения КХ/ЕХ-6-3 с центральным блоком БОС-Ц

Приборы КХ-6-3 транслируют состояние своих входов на центральный блок, который в зависимости от настроек управляет независимыми выходами приборов ЕХ-6-3 / ЕХ-6-220 — как по сигналам с КХ-6-3, так и по сигналам от любых других источников данных. В одной линии RS-485 — до 64 приборов, в одной системе — не ограничено; приборы КХ и ЕХ работают совместно на одной линии RS-485.

КХ/ЕХ-6-1

Модификация для работы по протоколу Тополь-1 совместно с блоком обработки БОС-1.

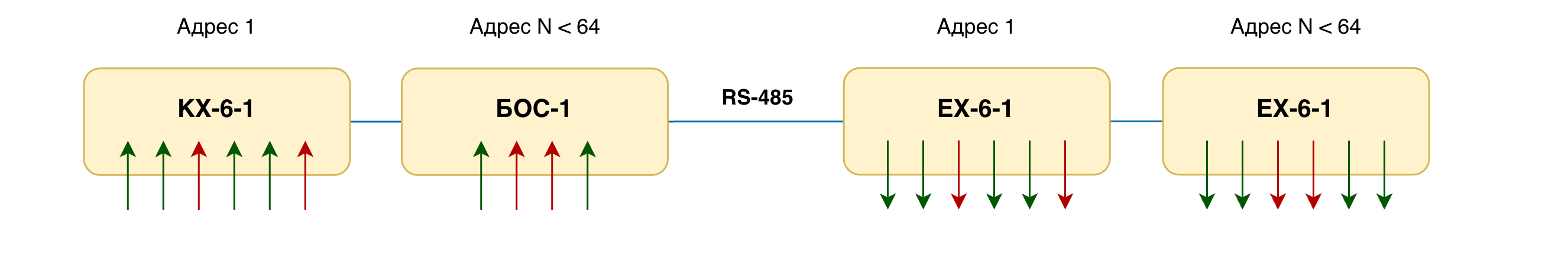

Схема применения КХ/ЕХ-6-1 с блоком БОС-1

Приборы КХ-6-1 транслируют состояние своих входов в одну линию RS-485 совместно с блоками БОС-1, а приборы серии ЕХ-6-1 отображают состояние входов приборов КХ-6-1 с соответствующими адресами. Так состояние протяжённой системы охраны передаётся по одному интерфейсному кабелю с периметра на пост охраны: в одной линии RS-485 протяжённостью до 1200 метров одновременно работают до 64 приборов КХ/ЕХ.

КХ/ЕХ-6

Модификация для автономной работы.

Схема автономного применения КХ/ЕХ-6

Приборы КХ-6 транслируют состояние своих входов в линию RS-485, а приборы ЕХ-6 отображают состояние входов приборов КХ-6 с соответствующими адресами. Так возможна полностью автономная трансляция дискретных сигналов с 64 приборов КХ-6 на расстояние до 1200 метров.

С чего начать

Если вы проектируете охрану объекта самостоятельно, двигайтесь по разделам страницы сверху вниз:

  1. Построение комплекса охраны — определите тип объекта, ограждение, протяжённость периметра и особые условия: по каждому шагу в разделах есть таблицы с готовыми рекомендациями и ссылками на конкретные приборы;
  2. Топология построения системы — прикиньте, как выбранное оборудование объединится в сеть: минимальный вариант, линейные узлы или волоконно-оптическая магистраль;
  3. Блоки обработки данных — выберите центральный блок по числу зон охраны и требуемому функционалу;
  4. Видеонаблюдение и видеоаналитика — определитесь с камерами и объёмом архива: ориентировочный объём дискового хранилища можно рассчитать в нашем онлайн-калькуляторе.

Нужна помощь на любом из шагов — свяжитесь с нашими инженерами: поможем выбрать состав комплекса, рассчитать зоны охраны и подготовить техническое решение под конкретный объект.
